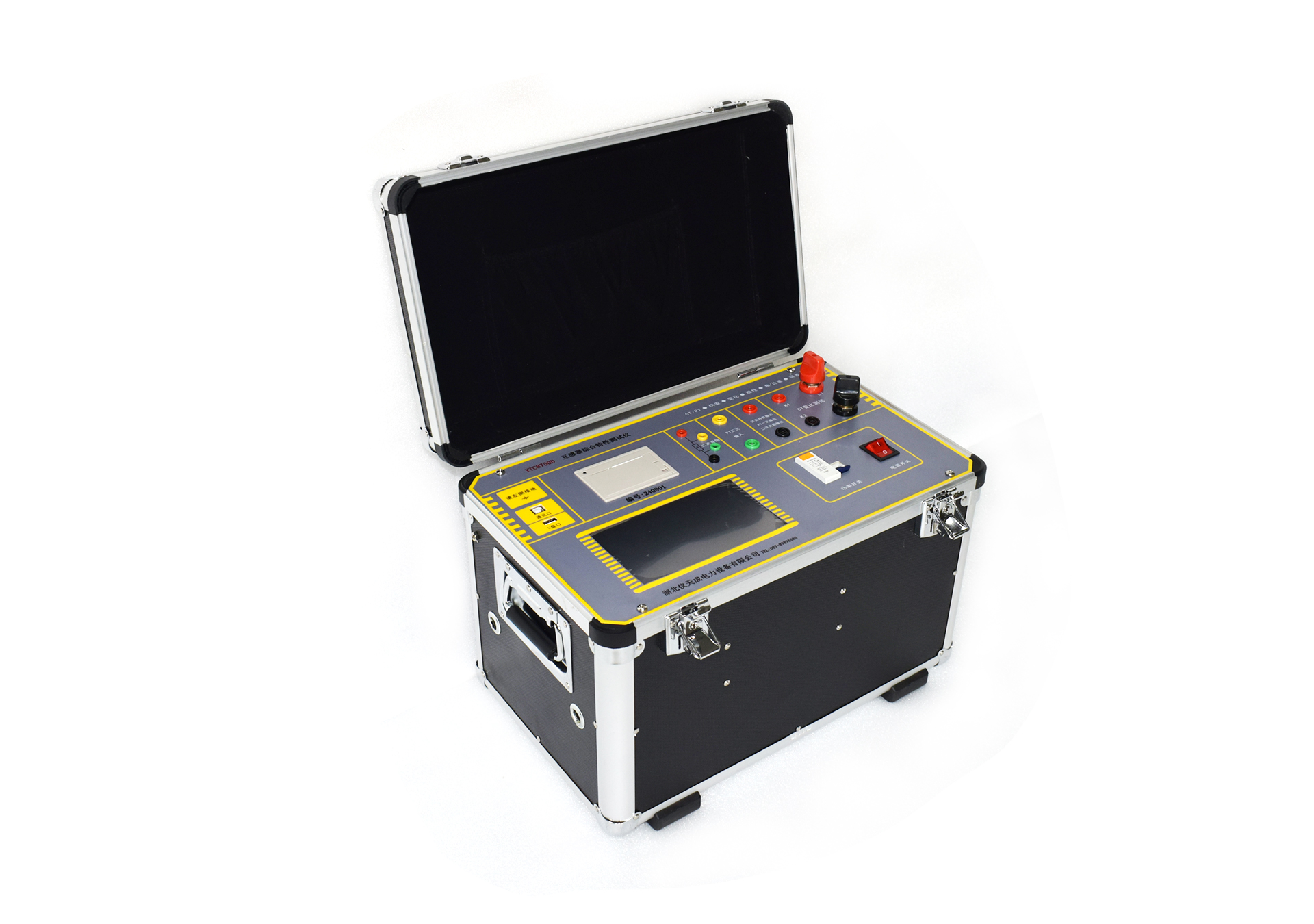

一、伏安測試
A. 參數設置說明
1.最大輸出電壓：設定測試過程中設備將輸出的最高電壓值，可選檔位為自動模式、30V、220V、600V、1500V、2500V。
2.最大輸出電流：設定測試過程中設備將輸出的最高電流值，額定上限為20A。
3.升壓速度：調節調壓器的電壓上升速率，可選檔位為全速、高速、中速、低速。
B. 測試接線要求
1.測試期間，被測繞組嚴禁接地，確保測試回路獨立性。
2.測試前必須將互感器與原有運行線路完全斷開，避免回路干擾。
3.測試回路存在高壓風險，試驗進行中嚴禁觸碰測試線路或插拔接線端子。
4.確認接線無誤后，閉合功率開關方可啟動試驗。
C. 試驗結果輸出
1.勵磁曲線：實時顯示當前測試數據對應的互感器勵磁特性曲線。
2.誤差曲線：實時顯示當前測試數據對應的5%或10%誤差特性曲線。
3.勵磁數據：根據預設模式輸出勵磁參數，支持全部數據、標準數據、指定數據三種模式切換。
4.誤差數據：根據預設模式輸出誤差參數，支持全部數據、標準數據兩種模式切換。
5.結果打印：可按照預設的數據輸出模式，打印對應的試驗結果報告。
二、變比測試
A. 參數設置說明
1.額定一次電流：輸入被測互感器的額定一次側電流標稱值。
2.額定二次電流：輸入被測互感器的額定二次側電流標稱值。
3.輸出電流：設定一次側輸出電流值，建議取值原則為：額定一次電流＞300A時，設定為300A；額定一次電流≤300A時，設定為額定值的50%。
4.變比誤差測試：按額定一次電流的1%、5%、20%、100%、120%五個檔位進行測試，同步顯示角差與比差數據。注意事項：勾選此功能后，手動設置的輸出電流參數將失效，設備將自動按額定一次電流的120%或設備最大輸出電流進行升流。
B. 測試接線要求
1.二次側嚴禁開路運行，未接入測試回路的二次繞組必須可靠短接。
2.測試前必須將互感器與原有運行線路完全斷開，防止交叉干擾。
3.測試回路存在高壓風險，試驗進行中嚴禁觸碰測試線路或插拔接線端子。
4.確認接線無誤后，閉合功率開關方可啟動試驗。
5.當輸出電流超過400A時，供電導線截面積不得小于2.5mm²，線徑不足將導致導線過熱，存在損壞儀器的風險。
6.持續升流狀態下儀器及導線會產生熱量積聚，需待充分冷卻后再進行下次測試，過熱運行將損壞儀器。
C. 試驗結果輸出
1.基本數據：顯示本次測試的全部基礎參數及測量結果。
2.誤差試驗數據：僅在勾選"變比誤差測試"功能時顯示，包含1%、5%、20%、100%、120%檔位下的角差與比差實測值。
3.結果打?。嚎砂凑疹A(yù)設的數據輸出模式，打印對應的試驗結果報告。
三、一次通流測試
A. 參數設置說明
1.額定一次電流：輸入被測互感器的額定一次側電流標稱值。
2.額定二次電流：輸入被測互感器的額定二次側電流標稱值。
3.輸出電流：設定一次側輸出電流值，額定上限為200A。
4.持續時間：設定通流測試的持續時長，最長可設置為300秒。
B. 接線及測試要求
1.二次側嚴禁開路運行，未接入測試回路的二次繞組必須可靠短接。
2.確認接線無誤后，閉合功率開關方可啟動試驗。
3.本功能不支持試驗數據存儲，若需留存結果，需在測試過程中直接執行打印操作。
